单批次研磨576个样品：JXFSTPRP-576Plus超高通量研磨仪树脂粉碎应用实测

上海净信JXFSTPRP-576Plus：高速垂直震动 + 批量并行，兼顾树脂研磨效率与样品完整性

一、产品与方案概览

树脂材料作为现代工业的基础原料，广泛应用于电子封装、涂层涂装、3D打印、复合材料及离子交换等领域。作为粉末涂料、电子封装和水处理等场景的基础材料，树脂的粒径分布与球形度等颗粒特性，直接决定加工工艺与产品质量。

相关国标对树脂粒度与抗磨性能的测定方法有明确规范：GB/T 19077-2016 规范了激光衍射法粒度测定，GB/T 12598-2023 以"磨后圆球率"评价树脂抗磨性能，GB/T 5758-2023 明确了有效粒径与均一系数的测试方法。标准化样品前处理——研磨，是检测数据可靠性的前提。但热固性树脂硬脆易碎、热塑性树脂韧性高易软化粘壁，兼顾研磨效率与样品完整性始终是技术难点。

上海净信JXFSTPRP-576Plus超高通量研磨仪为树脂材料的批量化前处理提供了解决方案，本文以环氧树脂和聚酰胺（PA）为例，解析其在实际研磨中的应用表现。



二、传统树脂研磨的常见瓶颈

传统树脂研磨方法在应用中面临四大问题：

1. 热软化与粘壁。多数热塑性树脂在40～80℃即开始软化，研磨摩擦生热容易导致样品熔融粘附于罐壁和研磨介质表面，破坏粉末形态。

1. 粒径分布不均。常规研钵或普通粉碎机难以将韧性树脂充分破碎，产物粒径跨度大，批次间重复性不足。

1. 交叉污染风险。多次使用同一研磨容器处理不同样品，残留物可能混入后续实验，影响检测结果。

1. 通量不足。单批次仅能处理数个样品，面对企业质检环节动辄数十上百件的批量检测需求，效率难以满足。

三、JXFSTPRP-576Plus：设备方案与核心参数

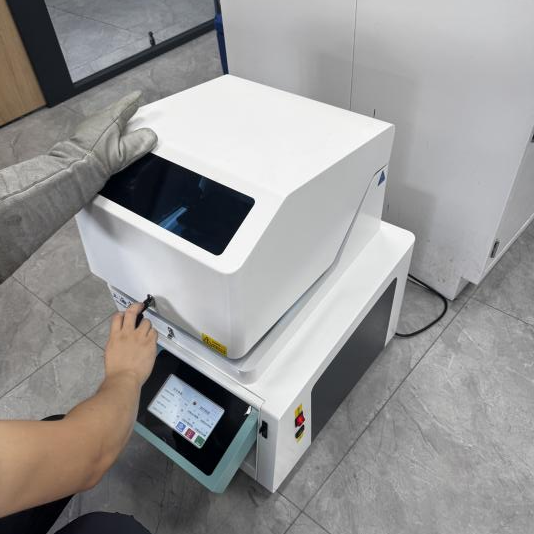

针对上述问题，上海净信JXFSTPRP-576Plus超高通量研磨仪提供了批量化解决方案。该仪器采用高速垂直震动方式，驱动研磨珠对样品进行高频冲击、剪切与挤压，可在较短时间内完成大批量样品的均匀粉碎。核心参数如下：

单批次最多可同时处理576个样品；

兼容深孔板、离心管、钢罐等多种容器格式；

7寸触摸屏操作；

配备带自动中心定位的快旋锁紧夹具；

样品在封闭式一次性离心管中完成研磨，有效降低交叉污染风险。



四、树脂研磨操作流程

以环氧树脂和聚酰胺（PA）为代表，树脂材料研磨操作流程如下：

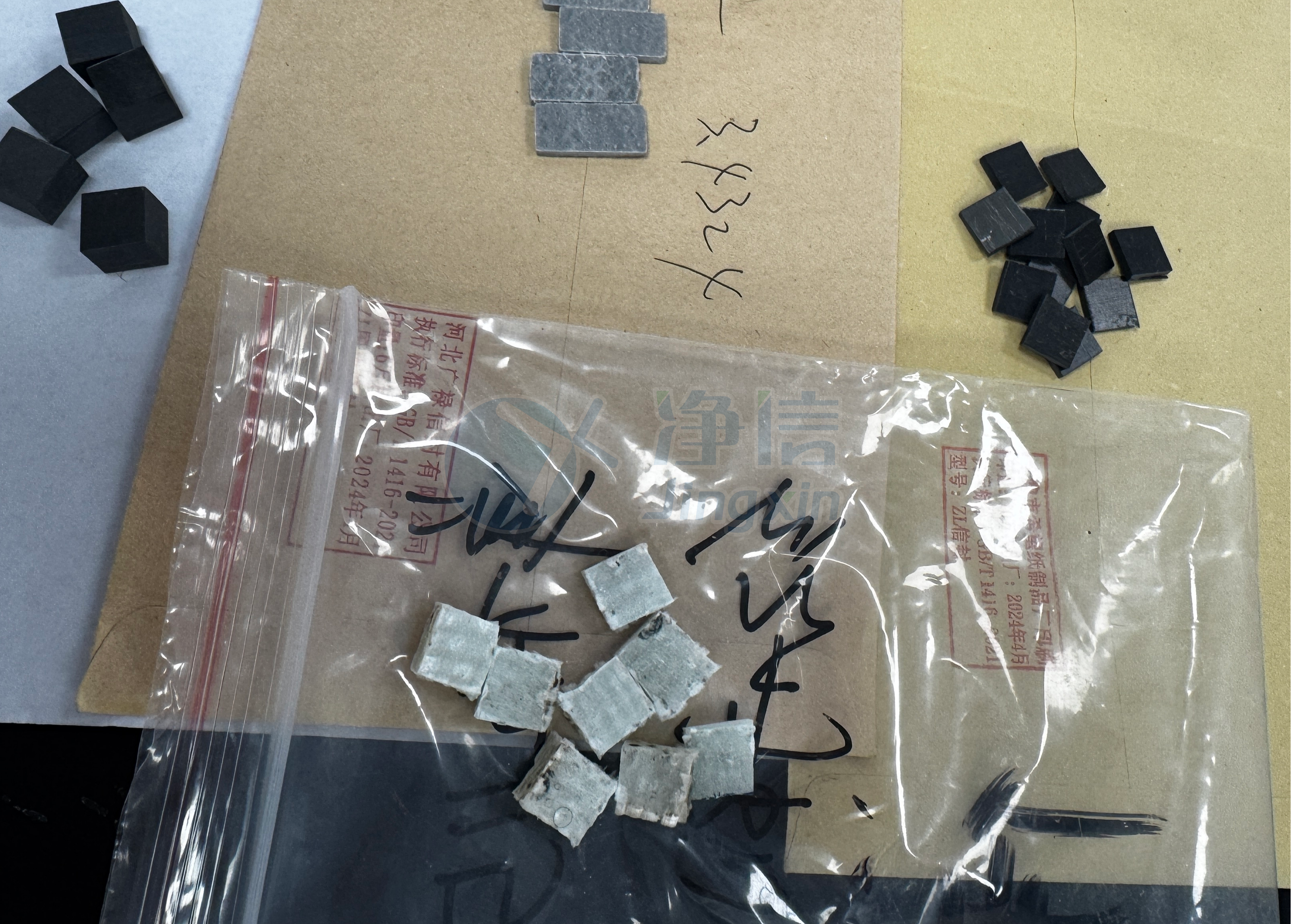

1. 样品预处理：将树脂块料切割至5 mm以下小块，先浸入液氮冷冻使样品脆化。

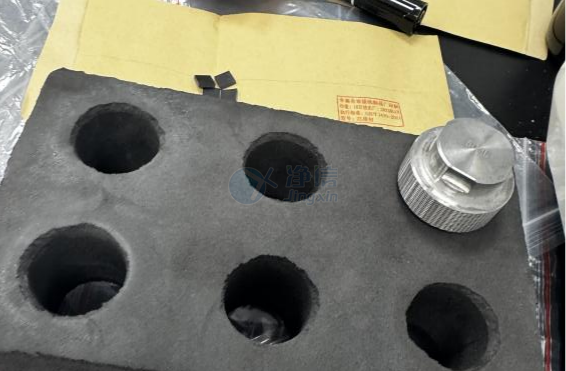

2. 装样：称取适量样品装入研磨管，加入研磨珠。

3. 参数设定：按样品特性设定频率与时间参数。

4. 启动研磨：适配器对称配平后锁紧，启动程序，研磨过程中样品温度控制在30℃以内。

5. 取样：研磨结束后静置回温，收集粉末，密封保存于干燥器中。



五、应用效果实测

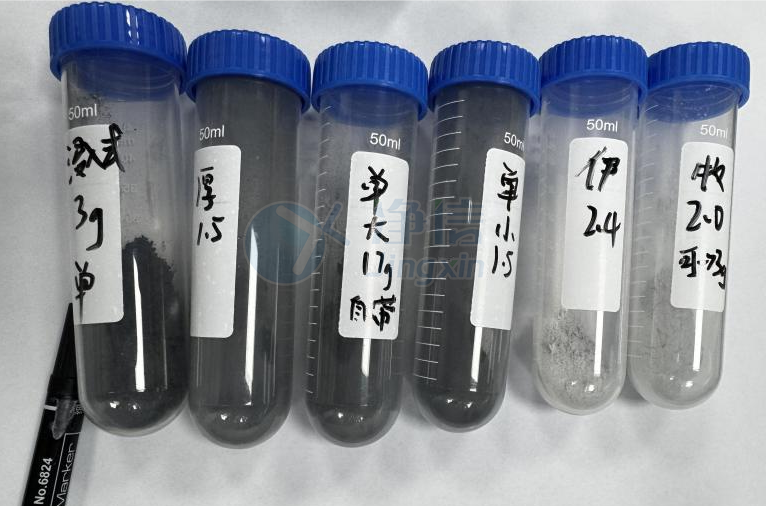

以JXFSTPRP-576Plus处理后的环氧树脂粉末为例（本实验条件下）：

100目筛通过率超过98%，粒径分布集中，无肉眼可见块状残留；

红外光谱检测显示特征吸收峰清晰，未出现热氧化产生的异常羰基峰，证明研磨过程未对树脂分子结构造成热损伤；

单批次可同步处理数十至上百个样品，研磨效率较传统单管方式有数量级提升。



六、操作注意事项

1. 装样量严格控制在管体容积1/3以内，避免样品堆积导致研磨不均。

2. 对热敏性树脂优先采用液氮预冷或间歇研磨模式，防止软化粘连。

3. 研磨珠材质需与检测需求匹配：涉及元素分析的样品推荐氧化锆珠，避免金属杂质引入。

4. 适配器装载后务必对称配平，确保仪器运行平稳。

七、总结与展望

树脂材料的标准化前处理是检测数据可靠性的前提。上海净信JXFSTPRP-576Plus超高通量研磨仪以高速垂直震动与批量并行处理为核心，兼顾研磨效率与样品完整性，为树脂材料的批量粉碎与检测前处理提供了高效方案，欢迎广大科研与质检用户在线咨询。
