高压均质技术在玉米淀粉分散中的应用：原理、工艺参数与实验室操作指南

一、宏观均匀≠微观分散：淀粉实验中容易被忽视的问题

做过淀粉实验的人大概都碰到过这种情况：悬浮液在烧杯里搅得挺均匀，肉眼看不出问题，但一上电镜就露馅了——大颗粒聚团清清楚楚摆在那里。或者做成乳液之后，放两个小时底下就开始积白泥。

多数人把原因归结为"搅拌时间不够"或"转速不够高"，其实不是。问题出在均质这一步——更准确地说，是出在对淀粉颗粒微观行为的理解不够。



二、玉米淀粉颗粒的微观特征与聚团机制

玉米淀粉颗粒粒径一般落在5~20 μm区间，形态以多边形和圆形为主，表面相对光滑，内部是A型层状晶体结构。

关键问题在于：干燥态的淀粉颗粒之间会通过氢键自发形成聚团体。这种聚团不是松散的堆积，而是有一定结合力的颗粒集合体，直径可以轻松超过100 μm。普通的磁力搅拌或机械搅拌提供的剪切力，根本不足以把这些聚团拆开。

聚团的存在会带来一系列连锁问题：

• 体系分散均匀性差，局部浓度不一致

• 不同尺寸的颗粒团糊化起始温度不同，导致产品质构波动

• 化学改性（酯化、醚化）时，聚团内部的颗粒接触不到试剂，反应效率打折扣

• 静置后大聚团快速沉降，体系分层

有文献数据支持这一点：未经均质处理的玉米淀粉悬浮液，静置30分钟后D50粒径偏移幅度可达20%~40%，悬浮稳定性指数明显下降。

三、为什么普通搅拌解决不了问题

实验室里最常见的做法是磁力搅拌器500~800 rpm转十几分钟。这个操作能让溶液"看起来均匀"，但仅此而已。

磁力搅拌器的剪切力量级大约在10~100 s⁻¹，而要打散淀粉聚团，需要的剪切力量级至少在10⁴ s⁻¹以上。两者差了两个数量级，不在一个层面上。

顶置式搅拌器好一些，但同样够不着。特别是在以下几种情况下，普通搅拌的局限性会被明显放大：

• 高浓度体系（质量分数≥10%），颗粒间距小，重新聚团的倾向强

• 体系黏度高，传递到颗粒表面的实际剪切力进一步衰减

• 与脂肪、蛋白质或乳化剂共混时，界面竞争吸附使问题更加复杂



四、均质实验方案

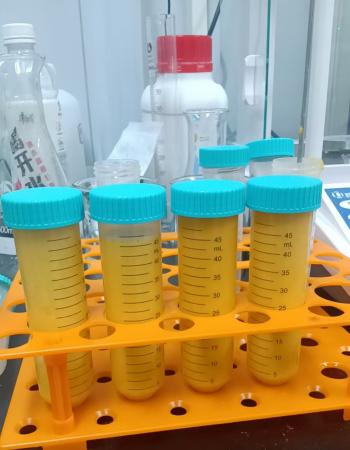

下面是一套在实验室中验证过的玉米淀粉均质流程，以淀粉乳液制备为应用背景。

第一步：预分散

将玉米淀粉按10%~20%（w/v）的比例加入去离子水中，室温下磁力搅拌15分钟，目的是让颗粒充分润湿。此时溶液有明显颗粒感，这是正常的，不需要加热。

第二步：初级分散

用高速剪切乳化机在5000~8000 rpm下处理3~5分钟，把肉眼可见的大聚团先打散。

这一步不能跳过。原因很实际：如果把含有大聚团的浆料直接打进高压均质机，大颗粒会堵塞进料管和均质阀缝隙，轻则降低效率，重则损坏设备。

第三步：高压均质（核心环节）

将预分散液注入高压均质机，压力设定在400~800 bar之间，循环均质2~3次。

操作上几个要点需要特别注意：

关于压力选择——

均质压力	次数	D50参考值	D90参考值	适用情况
200 bar	2次	8~12 μm	20~30 μm	粗分散，要求不高的预实验
400 bar	2次	4~7 μm	12~18 μm	一般研究用途
600 bar	3次	2~4 μm	6~10 μm	多数实验的推荐方案
800 bar	3次	1~2 μm	3~6 μm	对粒径有精细要求的研究

关于温度控制——

这一点怎么强调都不为过。高压均质机每循环一次，液温会升高3~8°C。玉米淀粉的糊化起始温度在62~72°C之间。一旦温度过线，淀粉颗粒开始溶胀破裂，整个体系性质发生根本性变化，后面的数据全废。

对策是：全程用冰水浴或夹套冷却，每次均质后测液温，温度偏高就停下来冷却再继续。

第四步：检测验证

均质完成后，用以下手段确认效果：

• 激光粒度仪测D50和D90，确认粒径达标

• Zeta电位仪评估分散稳定性，绝对值大于30 mV表示体系稳定性良好

• 光学显微镜或SEM观察微观形貌，确认无残留聚团



五、实验中的常见问题

问题一：粒径达标了，但静置后仍然分层。

粒径小不等于稳定。如果体系pH恰好在淀粉等电点附近（大约pH 5~6），颗粒表面电荷弱，颗粒之间缺乏足够的静电排斥力来抵抗重力沉降。处理办法：把pH调到碱性区间，或加入少量带电荷的乳化剂增强排斥作用。

问题二：均质两次之后，第三次进料变得很困难。

这是因为多次高压处理后，淀粉颗粒发生机械损伤，破碎释放出支链淀粉，体系黏度急剧升高。黏稠的浆料在管路和均质腔里流动性很差。建议控制单次处理量，每次循环之间用清水冲洗管路，必要时将浆料稀释后再过下一次。

问题三：目标是纳米淀粉（D50 < 500 nm），单靠高压均质能做到吗？

通常做不到。玉米淀粉颗粒内部的结晶结构相当致密，高压均质的作用机理主要是剪切和空穴效应，对结晶区的破坏有限。要做到纳米级，一般需要先用酸水解或超声处理让晶体结构松散，再上高压均质完成最终的粒径减小。



六、设备的选择

淀粉均质实验对设备有几个硬性要求：压力输出稳定（波动大意味着批次间结果不可重复）、温控可靠（淀粉是热敏体系）、密封性好（高压下泄漏既危险又浪费样品）、清洗方便（避免批次间交叉污染）。

以净信仪器的GSL-15高压均质机为例，这台设备压力最高可到1500 bar，覆盖从初级分散到纳米化的全部需求；配有冷却夹套，可以外接循环冷却水控温；最小进样量较低，适合实验室阶段样品量有限的情况；均质腔体可拆卸清洗。在食品、生物材料、化工小试等方向有比较多的使用案例。

结语

淀粉均质这件事，说到底就是一个"看起来简单、做起来全是细节"的典型实验室操作。搅拌不等于分散，分散不等于稳定，粒径小不等于体系不分层。每一步背后都有具体的物理化学原因，想拿到可靠的数据，就得把每个环节的逻辑理清楚，一步步做扎实。
